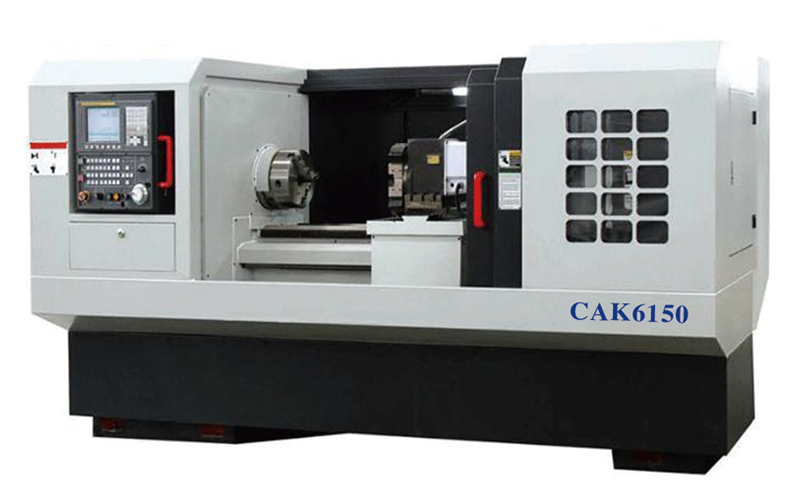

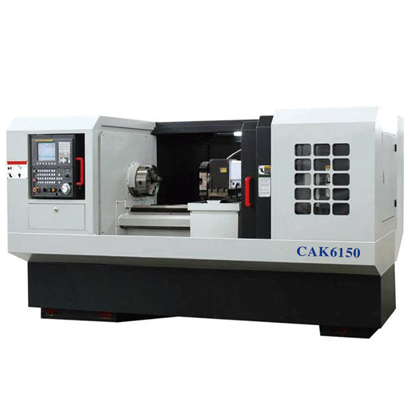

CAK6150數控臥式車床具有精度高、功率大、剛性高、等特點，是加工軸、盤、套、特形麵及螺杆類工件的設備。機床配置國內知名品牌立式四工位數控刀架，可選配六工位或八工位臥式電動刀架，刀架具有定位精度高，強度高，抗震性能好等特點。機床出廠前嚴格按照檢驗程序對機床進行檢驗，每台機床均采用激光幹涉儀檢測X，Z軸定位精度和重複定位精度，保證機床的精度穩定和可靠。

一、機床參照國家標準：

JB／T8324.1－1996《簡式數控臥式車床 精度檢驗》；

JB/ T8324.2－1996《簡式數控臥式車床 技術條件》。

二、機床概要：

CAK6150係列數控臥式車床具有精度高、功率大、剛性高、等特點，其主要部件和結構均經過優化設計，是加工軸、盤、套、特形麵及螺杆類工件的設備。

機床控製係統可選：FANUC 0i-mateTD、KND1000Ti-A、GSK980TDc、西門子808、GSK980TA1，機床能實現自動回零，帶編碼器。珠絲

杠副采用C3級精密滾珠絲杠，電氣元器件均采用進口或國產知名品牌，符合CE或國內3C認證。

機床配置國內知名品牌立式四工位數控刀架，可選配六工位或八工位臥式電動刀架，刀架具有定位精度高，強度高，抗震性能好等特點。

機床出廠前嚴格按照檢驗程序對機床進行檢驗，每台機床均采用激光幹涉儀檢測X，Z軸定位精度和重複定位精度，保證機床的精度穩定和

可靠。

三、機床的優點：

1.機床控製係統可選：FANUC 0i-mateTD、KND1000Ti-A、GSK980TDc、西門子808、GSK980TA1，機床能實現自動回零功能，帶有編碼器。

2.機床床頭箱與床身.尾座.托板等各結合麵之間手工刮研，整機采用激光幹涉儀進行檢測，有效的保證Z軸.X軸的定位精度，重複定位精度，反向

間隙及機床的穩定性。

3.機床采用高強度鑄鐵，添加了銅及鉻特殊材料，床身導軌寬度400mm，床身導軌淬火深度達到4mm，有效的提高了機床耐磨性及穩定性。

4.機床采用日本河穀集中潤滑，床頭箱潤滑采用台灣寶騰擺線泵進行循環強製潤滑，針對南方炎熱天氣，保證了床頭箱的清潔度及散熱特點，有

效的延長了軸承及齒輪的使用壽命。

5.機床主軸采用瓦房店軸承，主軸通孔φ52/80/105mm，機床齒輪采用精密磨削，有效提高了齒輪硬度，降低了機床噪音。

6.伺服電機。

7.機床采用漢江滾珠絲杠，Z軸滾珠絲杠，X軸滾珠絲杠采用拉伸結構，提高了對工件加工外圓及內孔尺寸的準確性。

8.機床采用常州亞星四工位免抬電動刀架。刀柄尺寸：25x25mm。可選配六工位電動刀架。

四、主要部件介紹：

1、床身：

用平床身結構，樹脂砂造型，優質鑄鐵鑄造，上部寬度為400mm。導軌采用中頻淬火磨削和貼塑工藝，具有良好的耐磨性和精度保持性。

2、主軸箱：

主軸結構采用前後端兩點支承典型結構，主軸具有很高的剛度；軸承采用哈爾濱軸承廠高精密主軸專用軸承，使主軸具有很高的旋轉精度。主傳

動為三檔無級變頻調速，速度範圍為21～1500r/min；主傳動齒輪副均經淬硬磨削處理，各傳動副和滾動軸承均經強力油液潤滑，具有良好高速低

溫升性能；主軸箱箱體的設計充分考慮了散熱措施和減震機構，使得主軸箱具有噪聲低，傳動精度高的特點，機床噪聲不超過國家標準規定數

值。機床具有電器過載保護裝置，機械過載保護裝置和控製主軸轉動的急停裝置。自動變速機型外置自動變速控製箱。

3. 車削主運動

主軸由變頻電機通過V帶經變速機構驅動主軸箱，通過變頻係統控製變頻電機可實現21～1500rpm（正反轉）手/自動三檔無級調速，主軸電機功

率為AC7.5kw。該主傳動係統經過精心的優化設計，具有傳動精度高、功率扭矩特性優良、轉速高、傳動平穩、結構緊湊的特點。

4. 進給運動

橫向（X軸）及縱向（Z軸）進給運動均由伺服電機驅動精密滾珠絲副實現快移和進給運動。

X向絲杠直徑25mm，Z向絲杠直徑50mm。采用國產漢江絲杠精密滾珠絲杠。

滑板導軌貼有防爬行的塑料軟帶，可很好的保證機床的定位精度和重複定位精度。

5. 尾座：

機床尾座的設計充分考慮了剛性、承載能力和使用的宜人性。頂緊方式為手動。

6.卡盤

機床配置呼和浩特產250mm手動三爪自定心卡盤或10”液壓卡盤。

7. 集中潤滑

采用日本技術的河穀集中潤滑係統來實現各導軌副，滾珠絲杠和軸承的潤滑。潤滑泵具有工作狀態顯示和液壓監視等功能。並可隨時調整注

油周期。

五、數控刀架：

立式四工位數控刀架，具有定位精度高、穩定可靠，應用範圍廣、結構簡單、維修方便等特點。可選配六工位電動刀架。

機床控製係統可選：FANUC 0i-mateTD、KND1000Ti-A、GSK980TDc、西門子808、GSK980TA1，機床能實現自動回零功能，帶編碼器。

支持中文、英文、西班牙、俄文、葡萄牙文等多種語言顯示，加工軌跡能實時跟蹤顯示，增加了係統時鍾及報警日誌。

係統程序容量： 40M、384個程序（含子程序、宏程序）；支持編輯功能：程序/程序段/字檢索、修改、刪除；

程序格式：ISO代碼，支持語句式宏指令編程，支持相對坐標、坐標和混合坐標編程；

程序調用：支持帶參數的宏程序調用，4級子程序嵌套。

係統支持RS232接口：零件程序、參數等文件雙向傳輸，支持PLC程序、係統軟件串口升級和USB接口：U盤文件操作、U盤文件直接加工，

支持PLC程序、係統軟件U盤升級。

采用ISO國際標準數控G代碼，同時兼容日本發那科（FANUC）數控係統。國內主流的編程方式，方便操作者更快、更容易使用本係統。

六、機床的精度：

工件精度：IT6-IT7

工件表麵粗糙度：Ra1.6μm

定位精度 0.03/1000mm 大0.05mm

重複定位精度0.015/1000mm 大0.04mm

圓度：0.005mm

平麵度：0.025/300mm

七、機床工作環境：

環境溫度：5℃~40℃範圍內，且24h平均溫度不超過35℃。

相對濕度：30％~95％範圍內，且濕度變化的原則是不應引起冷凝。

海拔高度: 1000m以下。

大氣：沒有過分的灰塵、酸氣、腐蝕氣體和鹽分。

避免陽光直射機床，或熱輻射機床而引起環境溫度的變化。

安裝位置遠離振動源。

安裝位置遠離易燃、易爆物品。

八、隨機附件及工具清單：

九、隨機技術文件清單：
