技術參數:

產品介紹：

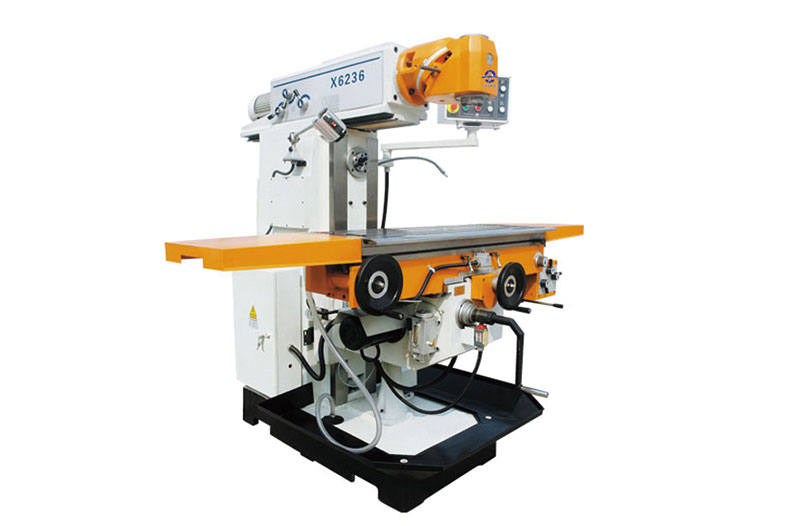

    萬能銑床質量穩定，操作方便，性能可靠。臥式銑床可用各種圓柱銑刀、圓片銑刀、角度銑刀、成型銑刀和端麵銑刀加工各種平麵、斜麵、溝槽等。如果使用適當銑床附件，可加工齒輪、凸輪、弧形槽及螺旋麵等特殊形狀的零件，配置萬能銑頭、圓工作台、分度頭等銑床附件，采用鏜刀杆後亦可對中、小零件進行孔加工。加裝立銑頭，可用立銑刀進行切削加工，（立銑頭為特殊附件) 可進一步擴大機床使用範圍。本機床適用於各種機械加工工業。
主要結構特點：
1．床身用來固定和支承銑床各部件。頂麵上有供橫梁移動用的水平導軌。前壁有燕尾形的垂直導軌，供升降台上下移動。內部
裝有主電動機，主軸變速機構，主軸，電器設備及潤滑油泵等部件。
2．橫梁一端裝有吊架，用以支承刀杆,以減少刀杆的彎曲與振動。橫梁可沿床身的水平導軌移動，其伸出長度由刀杆長度
來進行調整。
3．主軸是用來安裝刀杆並帶動銑刀旋轉的。主軸是一空心軸，前端有7:24的精密錐孔，其作用是安裝銑刀刀杆錐柄。
4．縱向工作台縱向工作台由縱向絲杠帶動在轉台的導軌上作縱向移動, 以帶動台麵上的工件作縱向進給。台麵上的T形槽用以
安裝夾具或工件。
5．橫向工作台橫向工作台位於升降台上麵的水平導軌上，可帶動縱向工作台一起作橫向進給。
6．轉台轉台可將縱向工作台在水平麵內扳轉一定的角度(正、反均為0～45°)，以便銑削螺旋槽等。具有轉台的臥式銑床稱為
臥式萬能銑床。
7．升降台可以帶動整個工作台沿床身的垂直導軌上下移動, 以調整工件與銑刀的距離和垂直進給。
8．底座底座用以支承床身和升降台，內盛切削液。
● 有立式主軸和臥式主軸兩種傳動機構。立式主軸可立、臥銑兩用，可銑削平麵、斜麵等，配置相應機床機構，還可加工螺旋槽、溝槽等。兩節式回轉銑頭，可使主軸在任意角度回轉及調整，一次裝夾可完成多角多麵等複雜零件的加工。
●臥式主軸錐孔可直接或通過附件安裝各種圓柱銑刀、圓片銑刀、成型銑刀、端麵銑刀等刀具，適於加工各種中、小型零件的平麵、斜麵、溝槽、孔、齒輪等。
